🗺️ Mapas Técnicos do Reino OIDC
Diagramas arquiteturais e fluxos de segurança
Visualizações técnicas dos protocolos OAuth 2.1 + OIDC + PKCE
🧭 Sobre os Mapas Técnicos:
Esta seção contém diagramas técnicos detalhados que ilustram a arquitetura e os fluxos de segurança do Reino OIDC. Cada diagrama representa um aspecto específico dos protocolos OAuth 2.1, OpenID Connect e PKCE, usando nossa metáfora de reino para facilitar a compreensão.

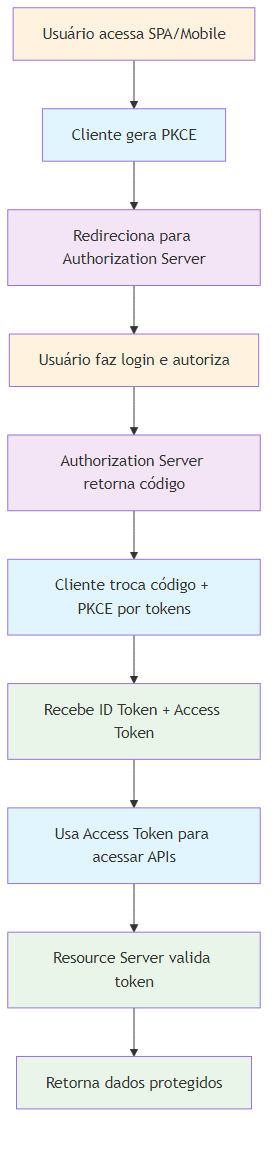

🎯 Mapa I: Fluxo Simplificado OIDC
🎭 Metáfora do Reino:
Este mapa mostra a jornada básica de um cidadão (usuário) que quer visitar diferentes territórios do reino. Alex Client atua como seu guia, Pixie PKCE garante a segurança da viagem, e Lady OAuth + Lord OIDC concedem as permissões e documentos necessários.
🔧 Aspectos Técnicos:
- Início: Authorization Code Flow com PKCE
- Segurança: Code Challenge/Verifier protege contra interceptação
- Resultado: Access Token + ID Token para autenticação/autorização
- Ideal para: Compreensão inicial dos passos principais

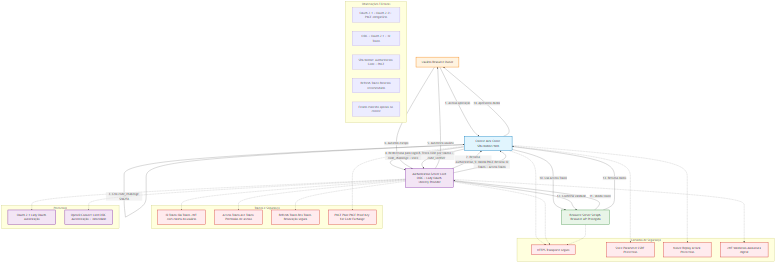

🏗️ Mapa II: Arquitetura Completa do Reino
🎭 Personagens do Reino:
- 👤 Usuário: O cidadão do reino
- 🧑💼 Alex Client: O mensageiro confiável
- 🧚 Pixie PKCE: Guardiã dos códigos secretos
- 👑 Lady OAuth: Guardiã das portas (autorização)
- 🧙♂️ Lord OIDC: Mago da identidade
- 🧝♀️ IDA Token: Mensageira da verdade
- ⚔️ Ace Token: Guerreiro das permissões
- 🛡️ Seraph Resource: Guardião dos dados
🔧 Componentes Técnicos:
Este diagrama mostra a arquitetura completa com todos os componentes OAuth 2.1 + OIDC + PKCE trabalhando em conjunto. Cada personagem representa um elemento específico do protocolo, facilitando o entendimento das responsabilidades e interações.

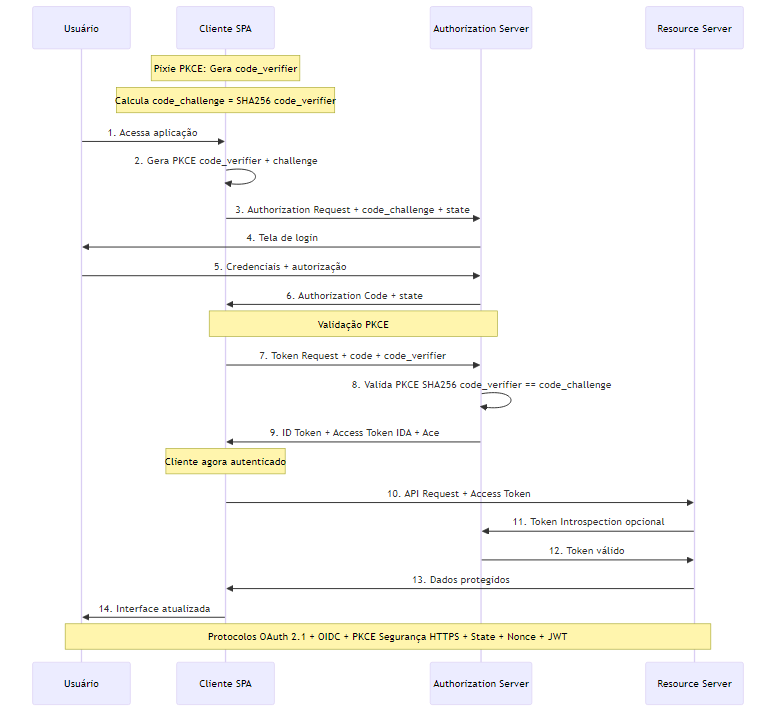

🔄 Mapa III: Sequência Temporal Detalhada
🎭 A Jornada Completa:
Este mapa detalha cada passo da jornada, desde o momento em que o cidadão decide visitar um território até receber todos os documentos necessários. Mostra as conversas entre Alex Client, Pixie PKCE, Lady OAuth, Lord OIDC e Seraph Resource.
🔧 Validações de Segurança:
- PKCE: SHA256(code_verifier) == code_challenge
- JWT: Validação de assinatura e claims
- Redirect URI: Correspondência exata
- Client ID: Identificação do mensageiro
- Scopes: Permissões específicas
- Estado: Proteção CSRF
⚖️ Comparativo: OAuth vs OIDC
🚪 OAuth 2.1 (Lady OAuth)
- Foco: Autorização ("o que pode fazer")
- Produto: Access Token
- Uso: Acessar APIs protegidas
- Pergunta: "Posso acessar este recurso?"
- Não informa: Quem é o usuário
🪪 OpenID Connect (Lord OIDC)
- Foco: Identidade ("quem é")
- Produto: ID Token + UserInfo
- Uso: Login e informações do usuário
- Pergunta: "Quem é este usuário?"
- Baseado em: OAuth 2.1 + extensões
👥 Guia de Personagens e Tokens
🗝️ Tokens de Identidade
- 🧝♀️ IDA Token (ID Token): Prova quem você é
- ⚔️ Ace Token (Access Token): Permite acessar recursos
- ♻️ Rex Token (Refresh Token): Renova outros tokens
🛡️ Segurança
- 🧚 Pixie PKCE: Protege códigos de autorização
- 🛡️ Seraph Resource: Guarda APIs e dados
- 🔐 Chaves JWT: Validam assinaturas
🤝 Coordenação
- 🧑💼 Alex Client: Aplicação que você usa
- 👑 Lady OAuth: Gerencia autorizações
- 🧙♂️ Lord OIDC: Gerencia identidades
⚠️ Observações Importantes:
- OAuth 2.1: Torna PKCE obrigatório e remove fluxos inseguros (Implicit, Resource Owner Password)
- ID Token: Nunca deve ser usado para autorizar acesso a APIs - apenas para identificação do usuário
- Access Token: Deve ser tratado como opaco pelo client, mesmo quando é JWT
- Refresh Token: Deve ser armazenado de forma segura e rotacionado a cada uso
- PKCE: Protege contra ataques de interceptação, especialmente em apps mobile e SPA
